PCB焊接指南

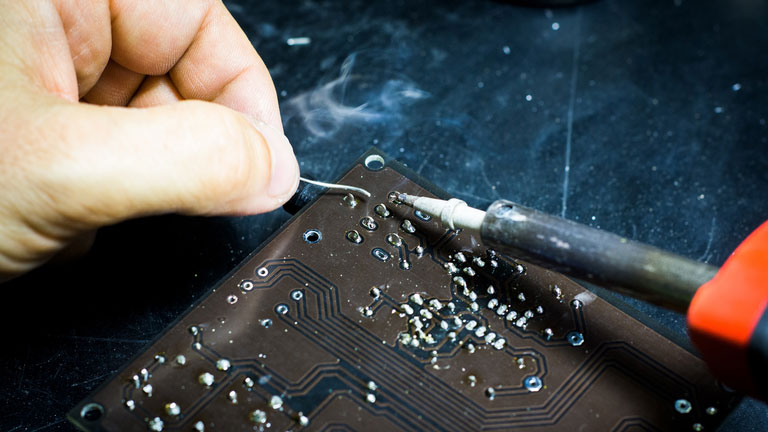

焊接質量對PCB的整體質量有巨大影響。通過焊接，PCB的不同部分連接到其他電子組件，以使PCB正常工作并達到其目的。當行業專業人員評估電子組件和設備的質量時，評估中最突出的因素之一就是焊接工作的能力。
可以肯定的是，焊接非常簡單。但這確實需要練習來掌握。俗話說，“實踐使人完美”。即使是一個完整的新手也可以制作功能性焊料。但是對于設備的整體壽命和功能而言，清潔和專業的焊接工作是必須的。
在本指南中，我們重點介紹了焊接過程中可能發生的一些最常見問題。如果您想進一步了解制作完美的焊料要花費多少，這就是您的指南。
什么是完美焊點？
很難將所有類型的焊點都包含在一個全面的定義中。根據焊料的類型，所用的PCB或連接到PCB的組件的不同，理想的焊點可能會發生很大的變化。盡管如此，大多數完美的焊點仍具有：
完全潤濕
光滑有光澤的表面
整齊的凹角
為了獲得理想的焊點，無論是SMD焊點還是通孔焊點，都必須使用適量的焊錫，適當?shù)睦予F頭加熱到準確的溫度，并準備好與PCB接觸。去除的氧化物層。
以下是通常在沒有經驗的工人焊接時可能發生的九種最常見的問題和錯誤：
1.焊橋
PCB和電子元件越來越小，很難在PCB周圍操縱，特別是在嘗試焊接時。如果您使用的烙鐵頭對于PCB來說太大，則可能會形成多余的焊橋。
焊橋是指焊接材料連接兩個或多個PCB連接器時。這是非常危險的，如果未被發現，可能會導致電路板短路并燒毀。確保始終使用正確尺寸的烙鐵頭，以防止焊料橋接。
2.焊錫太多
新手和初學者在焊接時往往使用過多的焊料，并且在焊點處會形成大的氣泡狀焊球。除了看起來像PCB上的異常增長之外，如果焊點正常工作也可能很難發現。焊錫球下有很多出錯的余地。
最佳實踐是保守地使用焊料，如果需要，可根據需要添加更多焊料。力爭獲得帶有良好凹入圓角的清潔焊料。
3.冷縫
當烙鐵的溫度低于平均溫度時，或者焊縫的加熱時間過短時，就會發生冷焊縫。冷縫有暗淡，凌亂，麻子狀的外觀。另外，它們的壽命較短并且可靠性較差。評估冷焊點在電流下是否會表現良好或限制PCB的功能也很困難。
4. 燒焦的關節
燒焦的接頭與冷接頭完全相反。顯然，烙鐵在高于最佳溫度的溫度下工作，焊點使PCB暴露于熱源的時間過長，或者PCB上仍然存在一層氧化物，從而阻礙了最佳的熱傳遞。接頭外觀燒焦，如果在接頭處抬起焊盤，則PCB可能會損壞，無法修復。
5.立碑
嘗試將電子元件（例如晶體管和電容器）連接到PCB時，經常會出現立碑。如果將組件的所有側面正確連接到焊盤并焊接，則組件將是直的。
未能達到焊接過程所需的溫度可能會導致一側或多側抬起，從而形成類似立碑的外觀。立碑脫落會影響焊點的壽命，并可能會對PCB的熱性能產生負面影響。
造成回流焊過程中立碑爆裂的最常見問題之一是回流焊爐中的加熱不均勻，這可能會導致PCB某些區域相對于其他區域的焊料過早潤濕。自制回流爐通常會出現加熱不均勻的問題。因此，我們建議您購買專業設備。
6.潤濕不足
初學者和新手最常犯的錯誤之一是焊點缺乏潤濕性。潤濕不良的焊點的焊料少于在PCB焊墊和通過焊料連接到PCB的電子元件之間正確連接所需的焊料。
接點潤濕不良幾乎可以肯定會限制或損害電氣設備的性能，可靠性和使用壽命會很差，甚至可能造成短路，從而嚴重?fù)p壞PCB。當工藝中使用的焊料不足時，也會經常發生這種情況。
7.跳過
跳焊可能發生在機器人將組件焊接到PCB的工廠或經驗不足的焊料的手中。這可能是由于操作員缺乏專注力而發生的。同樣，配置不當?shù)臋C(jī)器人可能會輕易跳過關節或關節的一部分。
這樣會使電路斷開，并使某些區域或整個PCB無法正常工作。請花一些時間，并確保仔細檢查所有焊點。
8.抬起墊
焊接時，過大的力或施加在PCB上的熱量過多，會導致焊點上的焊盤抬起。該焊盤會抬起PCB的表面，存在潛在的短路危險，可能會損壞整個電路板。務必確保將焊盤重新裝回PCB上，然后再焊接組件。
9.織帶和飛濺
當電路板被影響焊接過程的污染物污染或由于未充分使用助焊劑而污染時，就會在電路板上產生織帶和飛濺。除了PCB凌亂的外觀外，織帶和飛濺也是巨大的短路危險，有可能損壞電路板。
結論
我們希望您發現本指南有用，如果您發現自己犯了這些焊接錯誤，請不要上海；它碰巧是最好的。成為焊接專家需要時間和實踐，每個人都會犯錯。
沒有確保完美焊接的可靠方法，但是遵循以下指南可能會有所幫助：
1、焊接前，請務必檢查并熟悉PCB。
2、確保焊盤和接縫清潔，無污染物且準備焊接。
3、使烙鐵保持完美的形狀，尤其要注意烙鐵頭。
慢慢來，總要的話說三遍：練習，練習，練習。
