電源模塊PCB設計要點


電源模塊PCB設計是PCB設計師的入門技能,如何進行電源模塊的PCB設計?有以下幾個要點

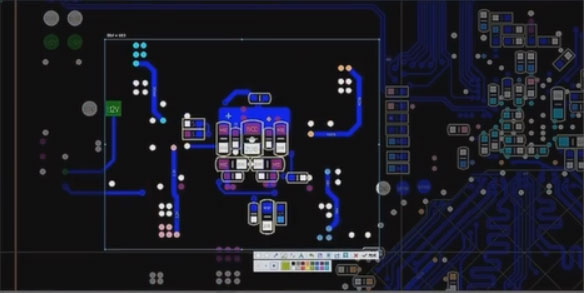

1、找到輸入和輸出的功率回路。

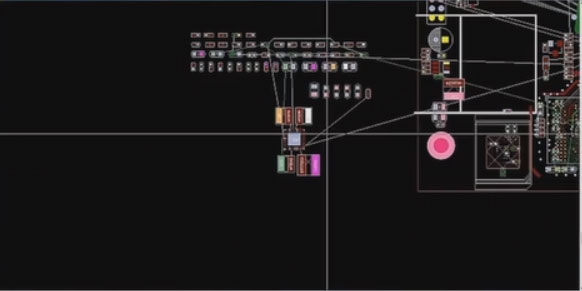

電感按照電流擺

(電感按照電流擺放圖)

2、以IC為基準,將輸出電感按照電流方向先擺放。

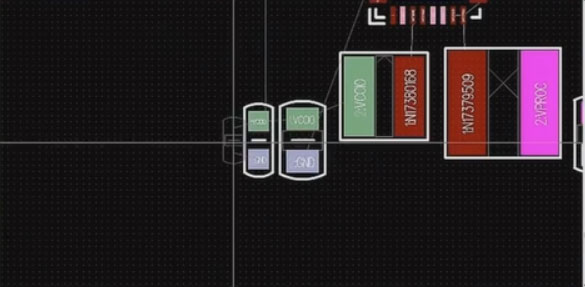

輸入濾波電容的擺放

(輸入濾波電容的擺放圖)

3、接下來擺放輸出的濾波電容靠近輸出的電感放置,按照先大后小的原則進行擺放,輸入的濾波電容全部放背面。

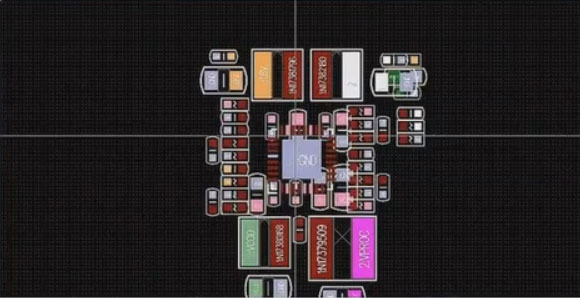

電阻電容的擺放

(電阻電容圍繞著IC擺放圖)

4、其余的電阻電容全部圍繞著IC來擺放。

5、將輸出端全部用銅皮加粗

6、輸出電容根據電流大小進行打孔

輸入管腳的打孔

(輸入管腳的打孔圖)

7、電源輸入管腳至少打兩個孔

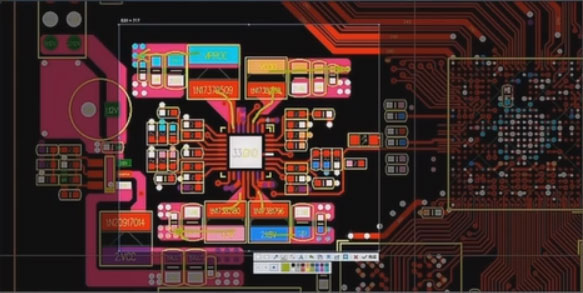

底層輸入銅皮

(底層輸入銅皮圖)

8、底層的輸入電容用銅皮抱起來,因為電流比較大

總結:上速是電源模塊PCB設計的八個要點,相信對你的電源模塊的PCB設計有所幫助。上海韜放電子提供專業的PCB設計服務,如果您有這方面的需求請聯系我們。
