溫度氣壓監測PCB設計 溫度氣壓監測電路板設計

溫度氣壓監控盒：致力于監控目標環境的溫度和氣壓，當目標環境的溫度或氣壓高過預警值時，會通過云端通知用戶，讓用戶第一時間就知道目標環境的情況。

硬件：2G通信模塊、溫度傳感器、氣壓傳感器、處理器MCU、電池、電池管理IC、顯示屏等

產品概述規格參數

1.本系統是由客戶端和上位機系統兩部分組成

2.客戶端負責監控目標環境的的溫度，壓力（跟大氣的相對壓力），位置，并通過公共數據網絡（4G，或GPRS等）將以上數據發送給上位機
3.上位機系統通過公共數據網絡（4G,或GPRS等），將收到各客戶端數據實時顯示出來
4.客戶端系統包括：主控制器，溫度傳感器，壓力傳感器，GPS/北斗定位系統，數據發送系統（4G或GPRS等）
5.客戶端由電池供電（電池型號18650鋰電池）
6.客戶端工作溫度范圍暫定（-20℃至85℃）。
7.溫度傳感器溫度檢測范圍暫定（-40℃至125℃）。
8.壓力傳感器暫定為差壓式壓力傳感器，檢測范圍暫定為（-0.2bar-5bar）

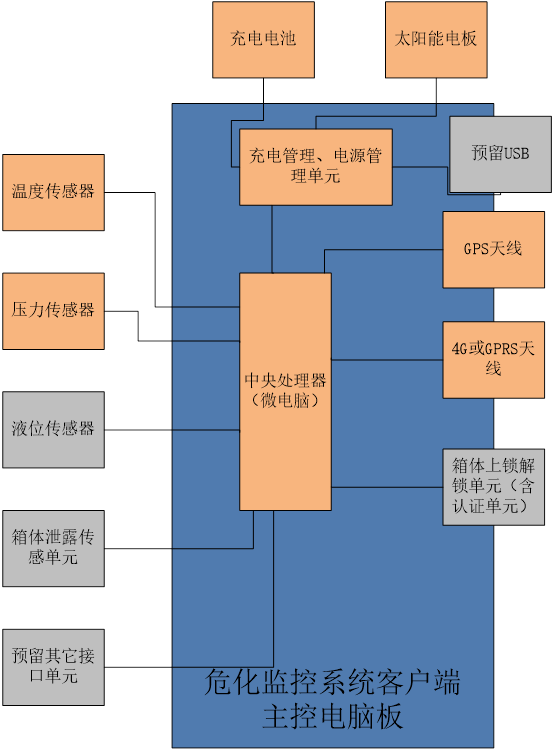

9.原理框圖如下：
